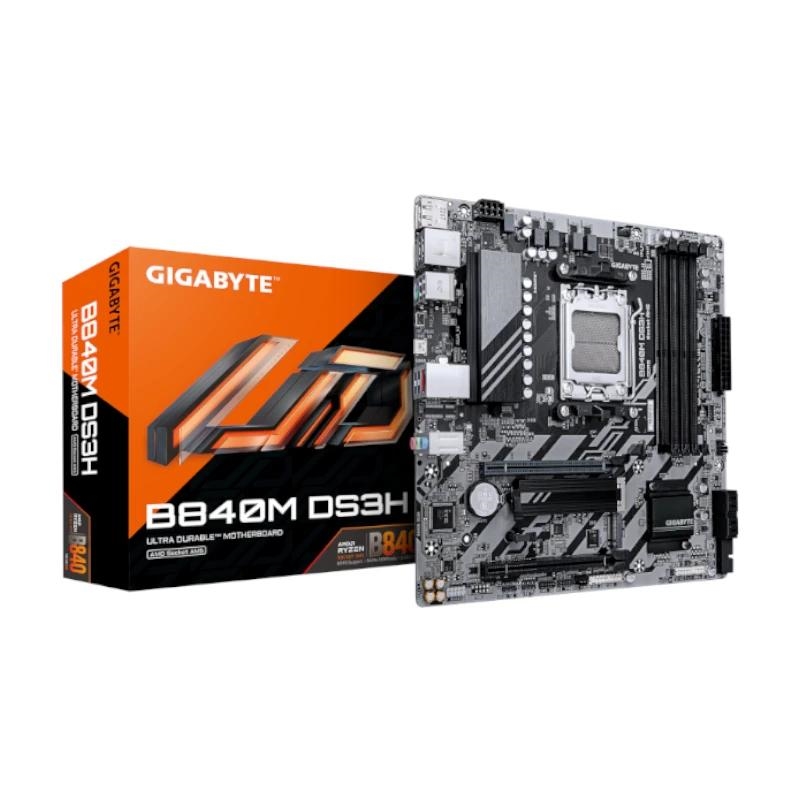

Gigabyte Placa-mãe B840M DS3H mATX AM5
Descrição
Marca Gigabyte Modelo B840M DS3H Plataforma - Micro ATX Form Factor; 24.4cm x 24.4cm Chipset - AMD B840 CPU
Soportados - AMD Socket AM5, suporte para:
- Processadores AMD RyzenTM série 9000/
- Processadores AMD RyzenTM série 8000/
- Processadores AMD RyzenTM série 7000 Memória - Suporte para módulos de memória DDR5 8200(OC)/8000(OC)/7950(OC)
/7900(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)
/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MT/s
- 4 zócalos DIMM DDR5 que admitem até 256 GB
(capacidade de DIMM individual de 64 GB) de memória do sistema
- Arquitetura de memória de duplo canal
- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem búfer e não ECC
- Suporte para perfis estendidos AMD para overclocking
(AMD Módulos de memória EXPOTM) e Extreme Memory Profile (XMP) Slots Expansão - 1 ranhura PCI Express x16 (PCIEX16), integrada no CPU:
- Os processadores AMD RyzenTM série 9000/7000 suportam o modo PCIe 4.0 x16
- Os processadores AMD RyzenTM série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8
- Os processadores AMD RyzenTM série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4
- 1 ranhura PCI Express x16, compatível com PCIe 3.0 e funcionando para x4 (PCIEX4) Gráficos Processador gráfico integrado com compatibilidade com gráficos AMD RadeonTM:
- 1 porto HDMI, que suporta uma resolução máxima de 4096 x 2160 a 60 Hz
* Compatibilidade com a versão HDMI 2.1, HDCP 2.3 e HDR.
** Compatibilidade com portos compatíveis com HDMI 2.1 TMDS nativos.
- 2 x DisplayPort, que admitem uma resolução máxima de 3840 x 2160 a 144 Hz
* Suporte para a versão DisplayPort 1.4.
Aceita até três telas ao mesmo tempo
(as especificações gráficas podem variar de acordo com a compatibilidade do CPU). Portos E/S, Conectores Conectores Internos E/S
- 1 x conector de alimentação principal ATX de 24 pines
- 1 x conector de alimentação ATX de 12 V e 8 pines
- 1 x cabeçal de ventilador de CPU
- 1 x cabeçal de bomba de refrigeração líquida/ventilador de CPU
- 1 x cabeçal de ventilador do sistema
- 1 x cabeçal de bomba de refrigeração líquida/ventilador do sistema
- 2 x cabeças LED RGB Gen2 direccionáveis
- 1 x cabeça de tira de LED RGB
- 4 x conectores SATA de 6 Gb/s
- 2 x conectores M.2 Socket 3
- 1 x cabeçal de painel frontal
- 1 x cabeça de áudio do painel frontal
- 1 x cabeçal USB Type-C®, compatível com USB 3.2 Gen 1
- 1 x cabeçal USB 3.2 Gen 1
- 2 x cabeça USB 2.0/1.1
- 1 x cabeçal de módulo de plataforma segura (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 x ponte de reinício 1
- Ponte de remoção de CMOS Painel E/S Trasero
- 1 x porto HDMI (Nota)
- 2 x DisplayPorts (Nota)
- 1 x botão Q-Flash Plus
- 1 x porto de teclado/mouse PS/2
- 1 x porta USB Type-C®, com suporte USB 3.2 Gen 1
- 2 x porta USB 3.2 Gen
- 1 x 4 portas USB 2.0/1.1
- 1 x porto RJ-45
- 3 x conectores de áudio Outras Características Armazenamento
- 1 conector M.2 (M2A CPU), integrado no CPU, compatível com Socket 3, chave M, tipo 2580/2280 SSD:
Os processadores AMD RyzenTM série 9000/7000 suportam SSD PCIe 4.0 x4/x2.
Os processadores AMD RyzenTM série 8000-Phoenix 1 suportam SSD PCIe 4.0 x4/x2.
Os processadores AMD RyzenTM série 8000-Phoenix 2 suportam SSD PCIe 4.0 x4/x2 .
- 1 conector M.2 (M2B CPU), integrado no CPU, compatível com Socket 3, chave M, tipo 25110/22110/2580/2280 SSD: os processadores AMD Ryzen TM
Série 9000/7000 suportam SSD PCIe 4.0 x4/x2.
Os processadores 8000 Series-Phoenix 1 suportam SSD PCIe 4.0 x4/x2
Os processadores AMD RyzenTM 8000 Series-Phoenix 2 suportam SSD PCIe 4.0 x2
- 4 conectores SATA de 6 Gb/s
Compatibilidade com RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe
* RAID 5 só está disponível nos processadores AMD RyzenTM série 9000.
Compatibilidade com RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
Áudio
- CODEC de Áudio Realtek®
- Audio de alta definição de 2/4/5.1/7.1 canais
LAN
- Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
USB
- CPU:
1 porta USB Type-C®, compatível com USB 3.2 Gen 1 no painel posterior
1 porta USB 3.2 Gen 1 no painel posterior
- Concentrador CPU+USB 2.0:
4 portas USB 2.0/1.1 no painel posterior
- Chipset:
1 porta USB Type-C®, compatível com USB 3.2 Gen 1, disponível através do conector USB interno
3 portas USB 3.2 Gen 1 (1 porto no painel posterior, 2 portos disponíveis através do conector USB interno)
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Sistema operacional
- Compatibilidade com o Windows 11 de 64 bits
- Compatibilidade com o Windows 10 de 64 bits Data Revisão 10-06-2025 por DR
